Golden Device的构成与使用:
1. Golden Device的硬件部分由一个电路板和处理器组成,其中电路板上有1个或多个100Base-T1的接口,处理器内嵌入相关的测试功能软件。
2. Golden Device的实际功能执行分为3部分,分别是硬件部分、嵌入式软件部分和上位机软件部分。
3. 在Golden Device的开发遵守很严格的质量标准,保证高质量的100Base-T1传输,从而保障了在测试过程中不会因Golden Device的介入而对DUT的测试结果产生不利影响。
4. 在测试过程中Golden Device必须与外部电路相连。
Golden Device的硬件部分:

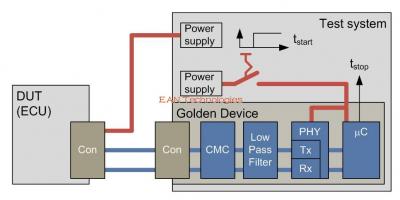

1. 如图所示,Golden Device含有4路100Base-T1端口(Switch型号是BCM89531),一个PowerPC的处理器和几路控制外界电路的触发输出通道。
2. 处理器可直接访问BR交换机的寄存器。
3. 处理器有一个RJ45的快速以太网接口用于诊断和记录测试结果。
4. Golden Device有两路I/O输出通道来控制外接电路。
Golden Device的嵌入式软件部分:
主要功能
1. 测量 Link Up时间重置Golden Device自己的PHY
2. 测量 Link Up时间通过外部继电器重新设置DUT
3. 测量 Link Up时间通过外部继电器控制DUT的唤醒
4. 提供Golden Device的信号质量
5. 提供Golden Device的电缆诊断结果
在进行IOP测试中除了Golden Device本身的硬件部分,还需要其他辅助部分。
1. DUT上的软件——提供DUT的信号质量
2. DUT上的软件——进行DUT线缆诊断
3. 外接电路上的继电器——重置或唤醒DUT
4. 外接电路上的电位计——改变信号质量
Golden Device的上位机软件部分:
上位机软件主要用于执行Golden Device内嵌的诊断功能,上位机软件与Golden Device之间的通信通过标准百兆以太网。
上位机软件可用于开始及配置以下的测试:
1. 测量 Link Up时间重置Golden Device自己的PHY
2. 测量 Link Up时间通过外部继电器重新设置DUT
3. 测量 Link Up时间通过外部继电器控制DUT的唤醒
4. 提供Golden Device的信号质量
5. 提供Golden Device的电缆诊断结果
