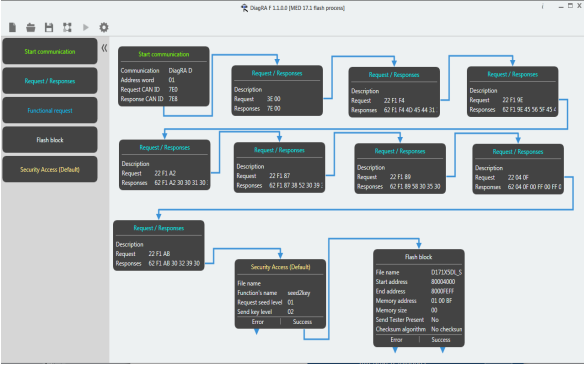

初始界面:
1. 控件栏为默认遮挡显示,可以点击双箭头打开
2. 中间的空白部分为刷写流程显示区域3. 右上栏为功能区域,从左至右分别为:
• 新建项目
• 打开已保存项目
• 保存项目
• 刷写流程检查
• 执行刷写流程
• 软件设置
控件介绍:
1. Start communication: 设置用于通讯的方式和相关CAN ID
2. Request / Responses:设置刷写时候的诊断问答报文
3. Functional request:设置刷写流程中所需的功能性诊断报文
4. Flash block:设置刷写所需的文件,起始地址,终止地址,内存大小及其它相关信息
5. Security Access (Default):加载Seed&Key所使用的dll文件和设置Level
